Металлорукава с экранно-вакуумной изоляцией

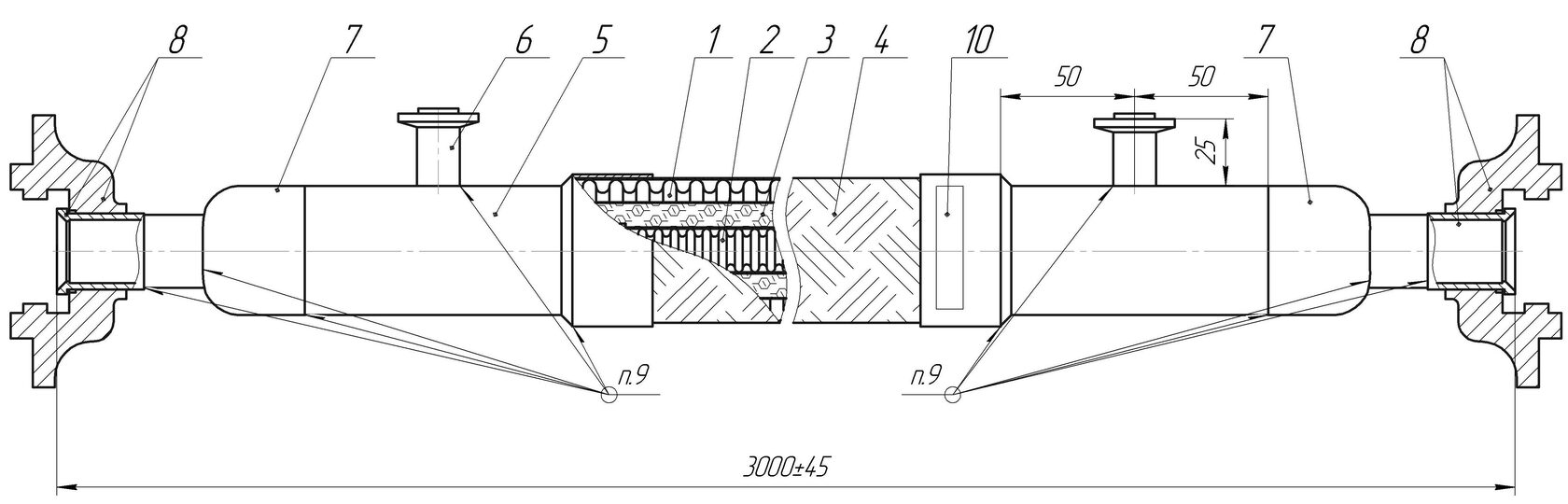

1. Внутренний металлорукав для перекачки криогенных жидкостей 2. Наружный "рубашечный рукав" 3. Изоляционный слой 4. Вакуумная полость 5. Вакуумный порт

Нашей компанией разработана и успешно реализуется линейка металлорукавов из нержавеющей стали с экранно-вакуумной изоляцией (ЭВИ), предназначенных для транспортировки сжиженных криогенных газов.

Не нашли нужную информацию?
Оставьте заявку на звонок от нашего менеджера

Описание:

От 6 мм до 200 мм

Диаметры:

Подробная информация

Металлорукава могут использоваться для заправки сосудов Дьюара, различных криостатов, заправки гелием МРТ-апаратуры (томографов), для перекачки азота, СПГ и других криогенных газов. Рабочая температура рукава с ЭВИ до -270° С.

Использование металлорукавов с ЭВИ, произведенных нашей компанией, сводит к минимуму потери транспортируемых жидкостей с криогенными температурами. За счет особенностей конструкции внутренний рукав не имеет теплопритока из окружающей среды, снижается время захолаживания, что увеличивает пропускную способность системы.

Технология производства позволяет изготавливать металлорукава с условным диаметром внутреннего сечения в диапазоне от Ду6 до Ду150мм. Конструкция изделия представляет собой линию «рукав в рукаве» с изоляционным слоем. Внутренний рукав выбирается в соответствии с диаметром, необходимым для обеспечения нормального расхода продукта, а наружный диаметр выбирается с условием обеспечения минимального объема вакуумной полости и расположения термоизолирующих слоев. Для увеличения срока службы используются влагопоглотители. Концевая арматура обеспечивает присоединение к криогенным емкостям и оборудованию разных производителей. Высокая монтажная готовность изделий позволяет минимизировать затраты при подключении.

Наша продукция соответствует требованиям Федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности»; Российского морского регистра судоходства; ТР ТС 010/2011 «О безопасности машин и оборудования»; ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением», имеет Сертификаты Соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001 : 2015); ГОСТ РВ 0015-002-2012 на разработку, производство, установку, монтаж, техническое обслуживание и реализацию.
