под выхлопную систему

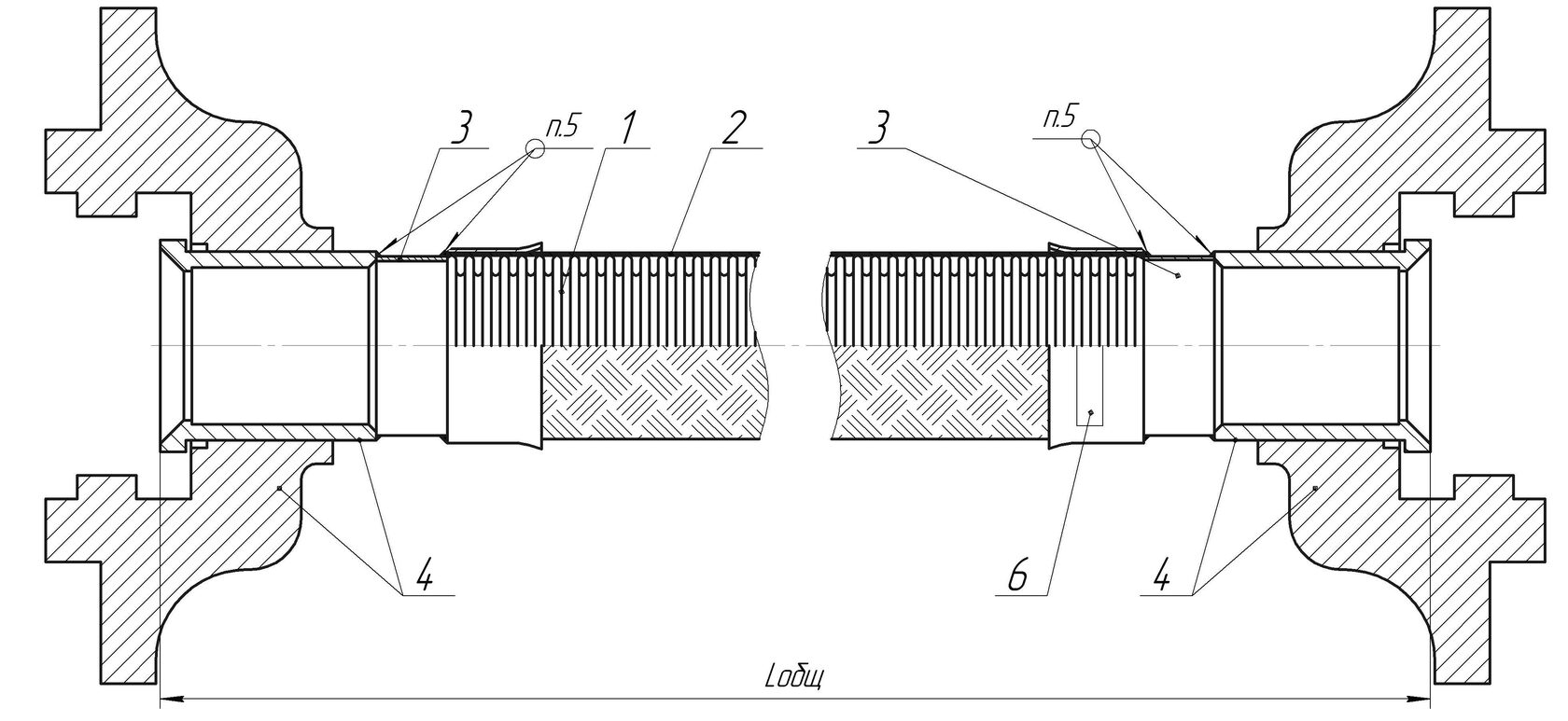

1. Гофротруба   2. Оплётка   3. Обсадное кольцо   4. Окончание металлорукава с прорезями

 Наша компания изготавливает металлорукава из нержавеющей стали под различные выхлопные системы.

 Отвод выхлопных газов в генераторах размещенных в помещении, довольно распространенная проблема с которой сталкиваются владельцы генераторов. Наша компания проектирует и производит качественную и несложную в установке систему отвода выхлопных газов.

Основными составляющими стандартной системы отвода выхлопных газов являются:

1. Соединительный элемент (адаптер), который присоединяется к выхлопному отверстию (патрубку) генератора. Производится три вида этих элемента:

а) Адаптер под хомут, который фиксируется на выхлопном патрубке обычным хомутом, в свою очередь к адаптеру присоединяется металлорукав. Внутренние диаметры адаптера производятся с размерами 22, 25, 28, 32, 38, 43, 48 миллиметров (так же возможно заказать адаптер любого другого диаметра)

б) Адаптер, под хомут, приваренный к выбранному типу металлорукава. Плюс такого адаптера в том, что в нем отсутствует соединение с металлорукавом под фиксирующий винт, а значит, нет необходимости герметизировать соединение, т.е. используется один элемент системы, а не два, что делает её более надежной и экономичной. Минус этого типа соединения в том, что не будет возможности присоединить этот металлорукав (без доработок) к патрубку другого диаметра (генератора).

в) Универсальный адаптер используется в тех случаях, когда выхлопной патрубок генератора слишком короткий или совсем отсутствует и выглядит в качестве отверстия в глушителе. В таком случае адаптер присоединяется к отверстию, и притягивается крепежом (саморезами) к корпусу глушителя.

2) Металлорукав в оплётке (без оплётки), требуемой длины и необходимым типом концевой арматуры, которая бывает:

а) Под фиксирующий винт, для соединения с адаптером и стенным термокомпенсатором.

б) Под хомут, для соединения с выхлопным патрубком.

в) отвод 90 градусов под фиксирующий винт или хомут, для соединения на участке под 90 градусов.

Металлорукав в оплётке выдерживает большее давление и более защищен от внешних воздействий и повреждений, чем рукав без оплётки.

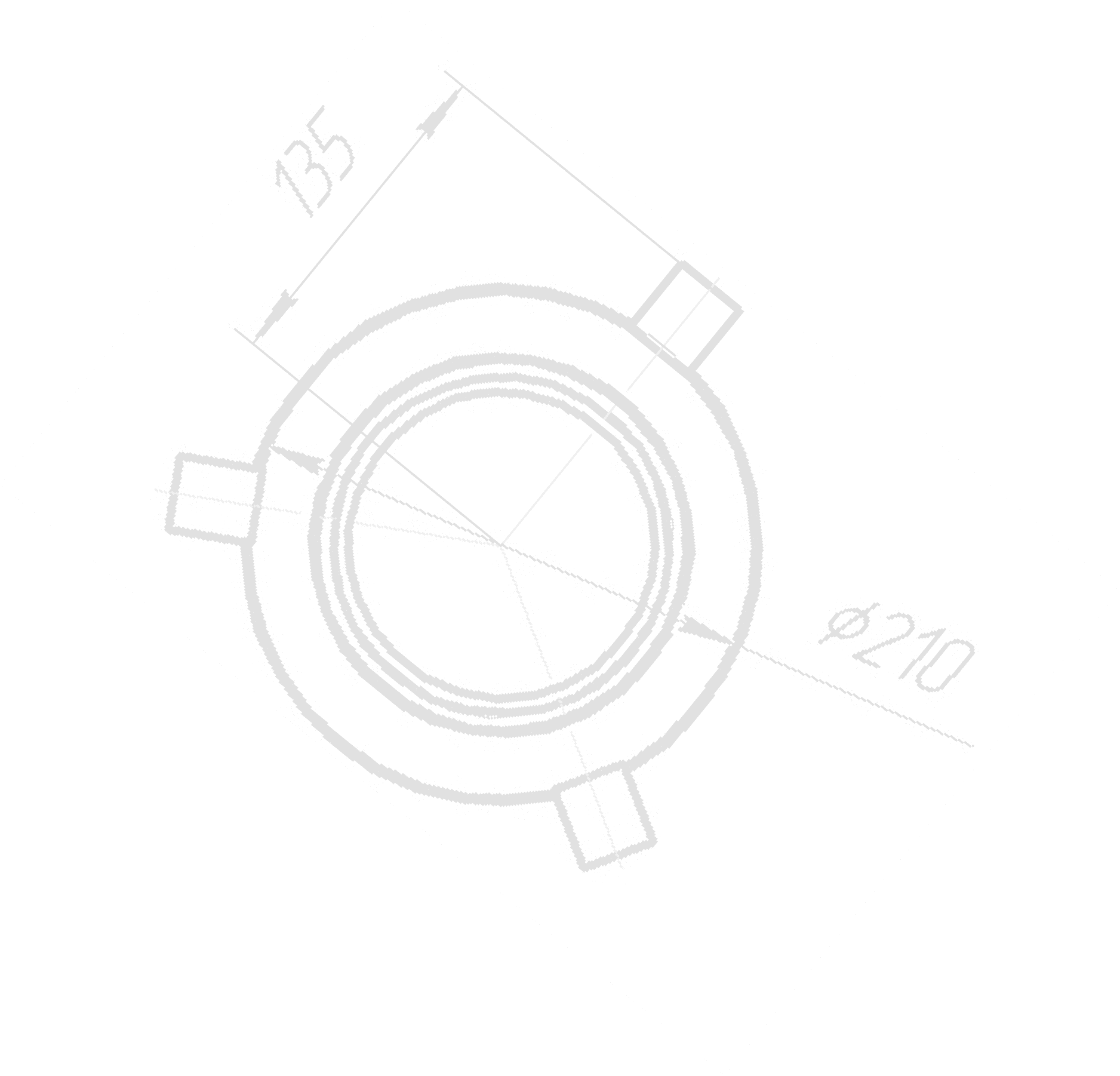

3) Стенной термокомпенсатор, необходимой длины и с присоединительными фланцами, которые бывают двух видов:

а) Для каменных стен: толщина термоизолирующего материала до 35 мм. Размер фланцев 250х250 мм.

б) Для деревянных стен: толщина термоизолирующего материала до 100 мм. Размер фланцев 250х250 мм.



Также наша компания готова спроектировать и произвести систему выхлопных газов по индивидуальным схемам и чертежам заказчика, исходя из особенностей места установки электрогенератора.

Наиболее распространенные типы стандартных выхлопных систем производимых нашей компанией:

1) Соединение на прямом участке, используются:

 а) Адаптер под хомут АС3697-МО

 б) Металлорукав в оплётке (без оплётки) с соединением под фиксирующий винт АС3695 БТ

 в) Стенной термокомпенсатор АС3697-ТИ

 3 соединения / 3 детали

2) Соединение на прямом участке, используются:

 а) Металлорукав в оплётке (без оплётки) с соединением под фиксирующий винт АС3695 Б-ПТ

 в) Стенной термокомпенсатор АС3697-ТИ

 2 соединения / 2 детали

3) Соединение с отводом наверх или вбок, используется:

 а) Адаптер под хомут АС3697-МО

 б) Металлорукав в оплётке (без оплётки) с соединением  отвод 90 градусов под фиксирующий винт АС3695 Б-590 Т

 в) Отвод 90 градусов винт / под фиксирующий винт АС3697-90МА

 в) Стенной термокомпенсатор АС3697-ТИ

4 соединения / 4 детали

4) Соединение с отводом наверх или вбок, используется:

 а) Отвод под хомут 90 градусов / винт АС3697-90МО

 б) Металлорукав в оплётке (без оплётки) с соединением  отвод 90 градусов под фиксирующий винт АС3695 Б-590 Т

 в) Отвод 90 градусов винт / под фиксирующий винт АС3697-90МА

 в) Стенной термокомпенсатор АС3697-ТИ

3 соединения / 3 детали
